Graditech Panel Atlante

FUNCIONALIDAD Y DISEÑO

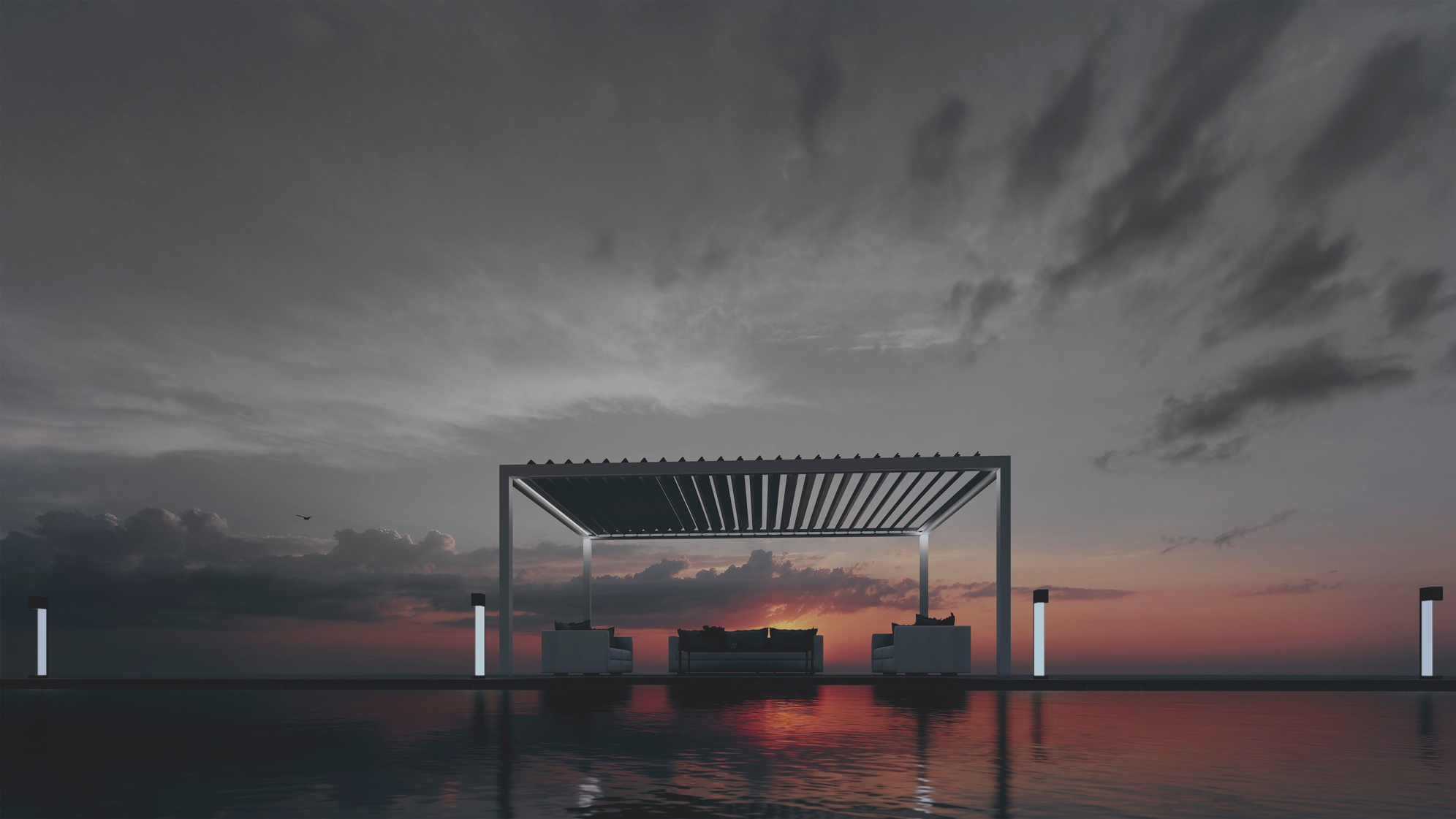

Pérgola con sistema de estructura y cobija especial para instalar panel de techo fijo tipo sandwich de 82 mm.

El techo de cubierta plana se compone de la misma perfilería que nuestra pérgola GRADISUN, reforzada y de diseño vanguardista, es el nuevo concepto en techos fijos.

Desagüe perimetral oculto y de fácil instalación, totalmente estanco. Posibilidad de instalar todos nuestros productos, dando un toque de elegancia y eficiencia.

Tenemos la capacidad de realizarlo nuestros tres sistemas constructivos, fachada portería, entre-paredes y autoportante.

Este sistema no tiene límites, en cuanto a aislamiento se refiere es la mejor opción.

pergola
Características técnicas
datos
pergola

Certificados de calidad, ensayos y garantías

Certificado Qualicoat

Nº de Licencia 457

Certificado Ensatec

Número de Documento Certificados de ensayo: 244320

Certificado CE EN 13659

Nº de Certificado 09/2088

Garantía Graditel

Garantía de 10 años para estructuras. Garantía de 5 años para accesorios y piezas móviles. Garantía de 2 años para motores y electrónica

Resistencia Carga de Viento

EN-13561:2015/AC:2016
EN-1932:2014
CLASE 6
101,5 km/h

Resistencia Lluvia

UNE-EN 14973:007
120 l/m2/min

Resistencia Carga de Nieve

EN 12833
Cumple con los requisitos que marca el CTE (120 kg/m3)

Área de cargas

La pérgola bioclimática GRASISUN cumple con los más exigentes requisitos de calidad.

  • Cálculo sobre una medida de 6.500mm x 4.000mm y un módulo de young de 700000 kg/cm, coeficiente mayorador de cargas de 1.5 y un coeficiente minorador de material de 1.1
  • Peso de nieve 1.092 Kg
  • Peso de lamas 396.8 Kg
  • Carga de viento 1.135,8 Kg
  • Peso Montante 31,9 Kg
  • Peso refuerzo montante 132.6 Kg

Bajo los anteriores condicionantes, soportando una carga total de 2789 Kg, con una flexión máxima de 15 mm. Según CTE-DB-SEAE y EN13830:2003 es de 1900 cm.

El perfil montante tiene una inercia de 1954 cm4.
